碳纖維增強(qiáng)聚苯硫醚（PPS）具有導(dǎo)電、高強(qiáng)度、超耐腐蝕、耐高溫、阻燃、極好的耐磨性和尺寸穩(wěn)定性等優(yōu)異性能。應(yīng)用于齒輪、密封圈、機(jī)械產(chǎn)品配件、機(jī)器人、晶片盒。
產(chǎn)品物性數(shù)據(jù)
|
測(cè)試項(xiàng)目 |
測(cè)試方法 |
單位 |
CF30 |
|||
|
力學(xué)性能 |
拉伸強(qiáng)度 Tensile strength |
ASTM D638-2010 |
MPa |
196 |
||
|
斷裂伸長(zhǎng)率 Elongation at Break |
% |
/ |
||||
|
彎曲強(qiáng)度Flexural Strength |
ASTM D796-2010 |
MPa |
284 |
|||
|
彎曲模量Flexural Modulus |
MPa |
26510 |
||||
|
懸臂梁無(wú)缺口沖擊強(qiáng)
|
ASTM D256-2010 |
J/m |
367 |
|||
|
懸壁梁缺口沖擊強(qiáng) |
J/m |
65 |
||||
|
簡(jiǎn)支梁無(wú)缺口沖擊強(qiáng) |
GB/T 1043-2008 |
KJ/m² |
/ |
|||
|
簡(jiǎn)支梁缺口沖擊強(qiáng)度 |
KJ/m² |
/ |
||||
|
熱性能 |
維卡軟化溫度（10N） |
GB/T 1634.2-2008 |
℃ |
/ |
||
|
熱變形溫度（Tff1.8） |
℃ |
265 |
||||
|
其它 |
密度Density |
ASTM D792 |
g/cm³ |
1.46 |
||
|
硬度 Hardness |
GB/T 2411-2008 |
HD |
/ |
|||
|
熔體質(zhì)量流動(dòng)速率 |
GB/T 3682-2000 |
g/10min |
/ |
|||
|
體積電阻Volume Resistivity |
ASTM D-257 |
Ω.cm |
≤10³ |
|||
|
含水量 Water Content |
GB/T 5009.3-2003 |
% |
/ |
|||
|
灰分 Ash content |
GB/T 9345-2008 |
% |
31 |
|||
|
模具收縮率Mold shrinkage |
ASTM D955 |
% |
0.05-0.2 |
|||
|
注塑工藝 |
||||||
|
干燥溫度 |
（100--110）℃ |
干燥時(shí)間 |
（4--6）h |
|||
|
注塑溫度 |
（270--310）℃ |
模具溫度 |
（120--140）℃ |
|||

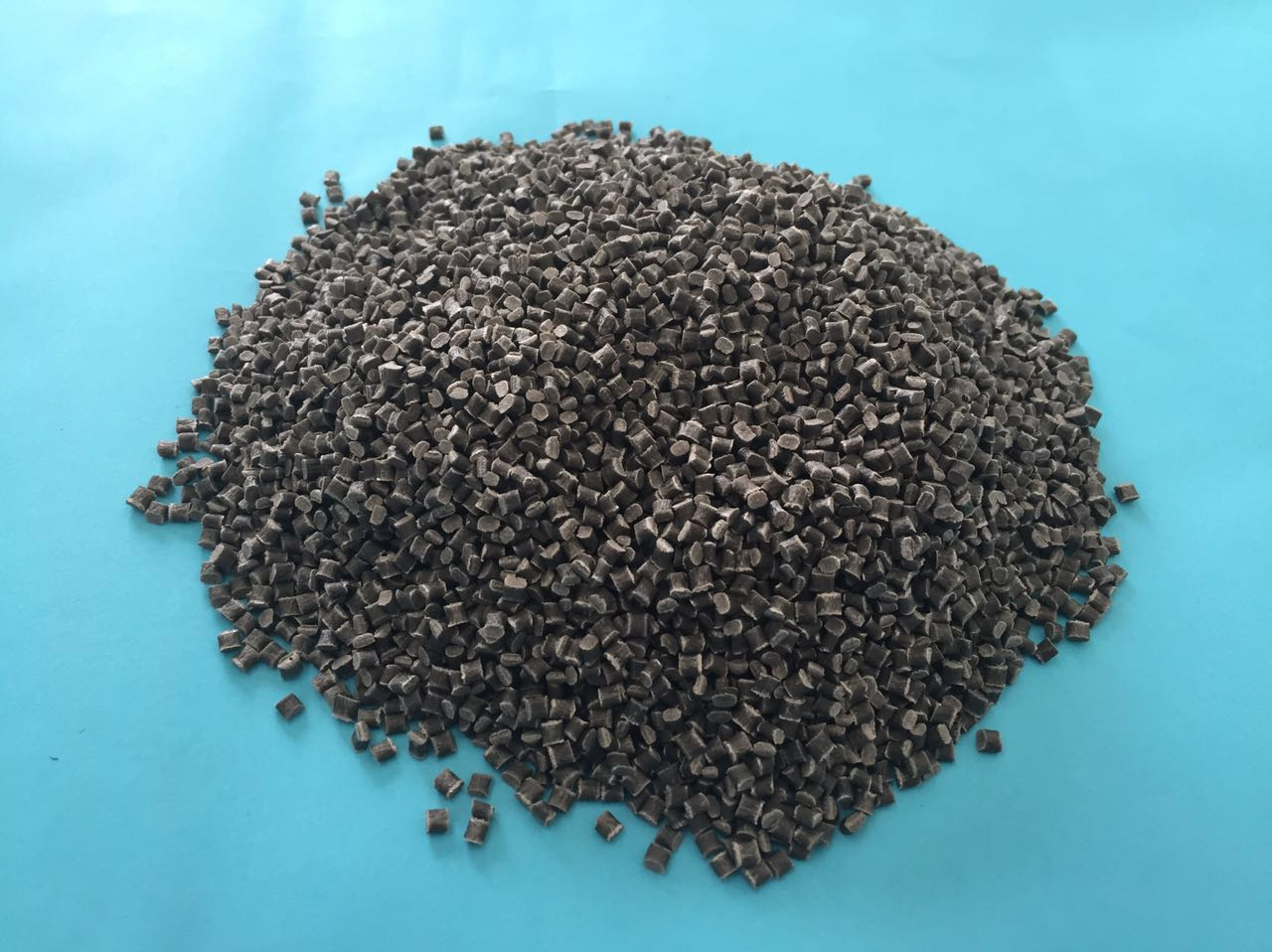

.jpg)
【Last : 雙組份水性不繡鋼防指... 】 【[ Back ]】 【 Next : 碳纖維增強(qiáng)尼龍66】
